Cấu tạo nồi hơi - nền tảng cốt lõi của hệ thống năng lượng nhiệt

Trong các nhà máy sản xuất, có một thiết bị âm thầm hoạt động suốt ngày đêm nhưng lại quyết định hiệu suất toàn bộ hệ thống đó là nồi hơi. Chỉ một sai sót nhỏ trong cấu tạo nồi hơi cũng có thể gây thất thoát năng lượng, tăng chi phí vận hành, thậm chí dẫn đến sự cố nghiêm trọng về an toàn.

Vậy nồi hơi được cấu tạo từ những bộ phận nào? Mỗi bộ phận giữ vai trò gì và liên kết với nhau ra sao để tạo ra hơi nước ổn định, an toàn và hiệu quả? Để trả lời trọn vẹn câu hỏi đó, chúng ta cần bắt đầu từ cái nhìn tổng thể trước khi đi sâu vào từng chi tiết cấu tạo ở bài viết sau.

Tổng quan về cấu tạo nồi hơi

Nồi hơi (boiler) là thiết bị chuyển hóa năng lượng của nhiên liệu (than, dầu, khí, sinh khối…) thành nhiệt năng, dùng để đun nước tạo ra hơi nước áp suất cao phục vụ sản xuất hoặc phát điện.

Về cơ bản, cấu tạo nồi hơi gồm 5 hệ thống chính:

1. Hệ thống buồng đốt và cấp nhiên liệu
2. Hệ thống sinh hơi (bao gồm các bề mặt truyền nhiệt)
3. Hệ thống cấp nước và xử lý nước
4. Hệ thống thoát và xử lý khói thải
5. Hệ thống an toàn và điều khiển

Sau khi đã có cái nhìn tổng quát, chúng ta sẽ lần lượt đi sâu vào từng hệ thống để hiểu rõ chức năng và cấu tạo chi tiết của chúng.

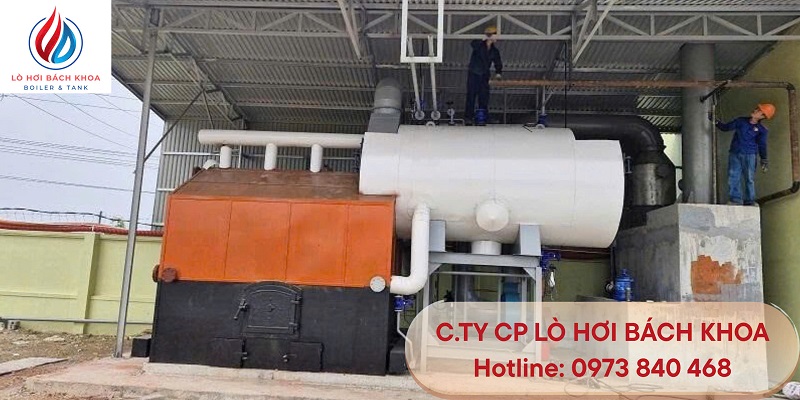

Cấu tạo nồi hơi

Buồng đốt – nơi sinh ra năng lượng nhiệt

Để tạo ra hơi nước, trước hết cần có nhiệt, và buồng đốt chính là nơi khởi nguồn của toàn bộ quá trình đó.

Cấu tạo buồng đốt nồi hơi

Buồng đốt thường được chế tạo bằng thép chịu nhiệt cao, bên trong có lớp vật liệu chịu lửa nhằm:

• Chịu được nhiệt độ cao (800–1200°C)
• Giảm thất thoát nhiệt
• Bảo vệ kết cấu kim loại

Chức năng chính

• Đốt cháy nhiên liệu
• Sinh nhiệt lượng lớn
• Truyền nhiệt bức xạ trực tiếp đến bề mặt sinh hơi

Tùy theo loại nhiên liệu, buồng đốt có thể tích hợp:

• Ghi lò (nhiên liệu rắn)
• Đầu đốt (dầu, khí)
• Buồng đốt tầng sôi (sinh khối, than xấu)

Khi đã có nguồn nhiệt ổn định từ buồng đốt, nhiệt lượng này sẽ được tận dụng để làm nóng nước – và đó là nhiệm vụ của hệ thống sinh hơi.

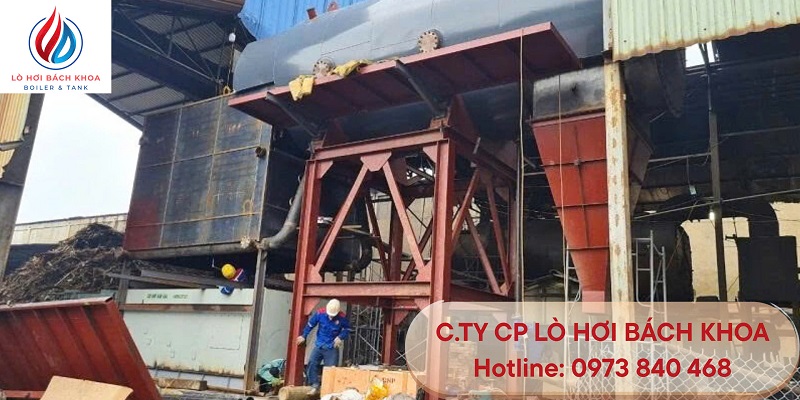

Buồng đốt nồi hơi

Hệ thống sinh hơi – trung tâm cấu tạo của nồi hơi

Nếu buồng đốt là “nguồn năng lượng”, thì hệ thống sinh hơi chính là “nhà máy chuyển hóa” năng lượng đó thành hơi nước hữu ích.

Các bộ phận chính của hệ thống sinh hơi

• Ống nước (water tubes) hoặc ống lửa (fire tubes)
• Bao hơi (steam drum)
• Buồng nước

Nguyên lý hoạt động

1. Nước được cấp vào các ống sinh hơi
2. Nhiệt từ buồng đốt truyền qua thành ống
3. Nước sôi và hóa hơi
4. Hơi nước tập trung tại bao hơi để đưa đi sử dụng

Vai trò của bao hơi

• Tách hơi và nước
• Ổn định áp suất
• Cung cấp hơi khô, chất lượng cao

Hệ thống sinh hơi càng được thiết kế tối ưu thì hiệu suất nồi hơi càng cao, lượng nhiên liệu tiêu thụ càng thấp.

Tuy nhiên, để hệ thống sinh hơi hoạt động bền bỉ, nguồn nước cấp đóng vai trò sống còn – và đó là lý do hệ thống cấp nước luôn được chú trọng.

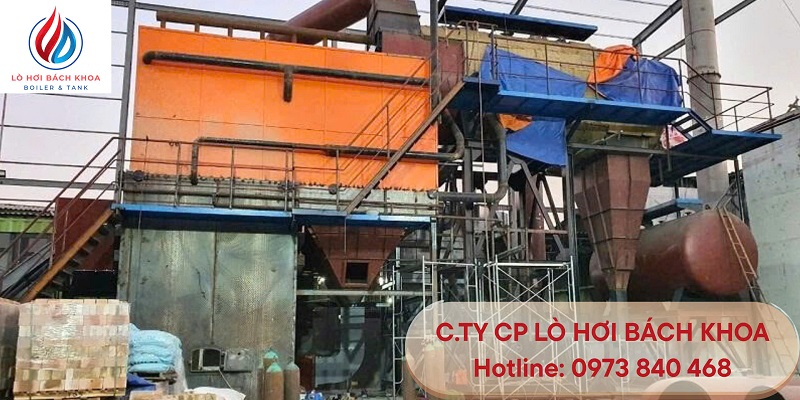

Bao hơi nồi hơi

Hệ thống cấp nước – nền tảng cho tuổi thọ lò hơi

Nước không chỉ là nguyên liệu tạo hơi, mà còn ảnh hưởng trực tiếp đến độ bền và an toàn của nồi hơi.

Cấu tạo hệ thống cấp nước

• Bơm cấp nước
• Bình khử khí (deaerator)
• Bộ xử lý nước (làm mềm, khử khoáng)
• Van điều tiết và đường ống

Chức năng

• Cung cấp nước liên tục cho nồi hơi
• Loại bỏ oxy và tạp chất
• Ngăn ngừa cáu cặn, ăn mòn

Nước không đạt chuẩn có thể gây:

• Đóng cáu trên ống sinh hơi
• Giảm hiệu suất truyền nhiệt
• Nổ ống, nứt bao hơi

Khi nước được cấp ổn định và an toàn, phần nhiệt dư còn lại sẽ tiếp tục được tận dụng thông qua hệ thống xử lý khói thải.

Hệ thống khói – tối ưu hiệu suất và bảo vệ môi trường

Khói thải nồi hơi không chỉ là chất thải, mà còn là nguồn nhiệt tiềm năng nếu biết cách tận dụng.

Một hệ thống khói thường bao gồm:

• Bộ hâm nước (Economizer)
• Bộ sấy không khí (Air Preheater)
• Quạt hút, ống khói
• Thiết bị lọc bụi

Vai trò của hệ thống này là:

• Thu hồi nhiệt dư từ khói thải
• Gia nhiệt nước cấp hoặc không khí đốt
• Giảm tiêu hao nhiên liệu
• Giảm nhiệt độ khí thải ra môi trường

Nhờ hệ thống này, hiệu suất nồi hơi có thể tăng thêm 5–10%, mang lại lợi ích kinh tế rõ rệt.

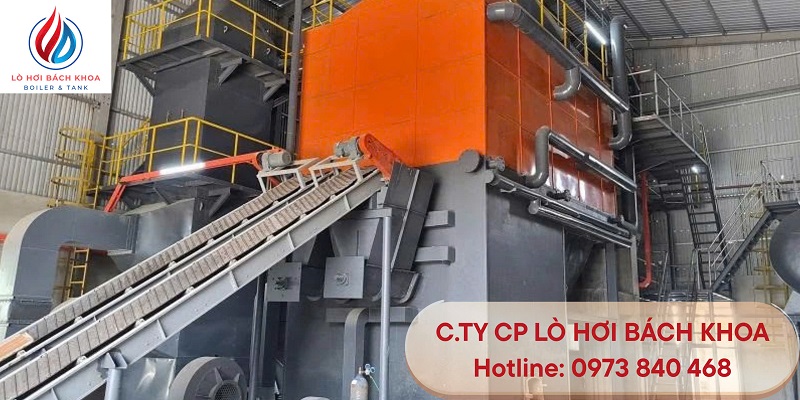

Cấu tạo nồi hơi

Hệ thống an toàn – lá chắn bảo vệ con người và thiết bị

Dù được thiết kế hoàn chỉnh đến đâu, nồi hơi vẫn cần một “lá chắn cuối cùng” để đảm bảo vận hành an toàn tuyệt đối. An toàn luôn là yếu tố được đặt lên hàng đầu trong mọi thiết kế nồi hơi.

Các thiết bị quan trọng của hệ thống này bao gồm:

• Van an toàn
• Đồng hồ áp suất
• Cảm biến mực nước
• Tủ điều khiển tự động
• Hệ thống cảnh báo

Chức năng của hệ thống này nhằm:

• Ngăn ngừa quá áp
• Phát hiện mực nước thấp
• Tự động ngắt khi có sự cố
• Bảo vệ người vận hành

Một nồi hơi hiện đại không thể thiếu hệ thống điều khiển tự động, giúp giám sát liên tục và phản ứng tức thời với mọi biến động.

Cấu tạo nồi hơi

Hiểu đúng cấu tạo – vận hành nồi hơi hiệu quả

Qua toàn bộ phân tích trên, có thể thấy cấu tạo nồi hơi là một hệ thống phức hợp, nơi mỗi bộ phận đều liên kết chặt chẽ và ảnh hưởng trực tiếp đến:

• Hiệu suất sinh hơi
• Chi phí nhiên liệu
• Tuổi thọ thiết bị
• Mức độ an toàn vận hành

Hiểu rõ cấu tạo nồi hơi không chỉ dành cho kỹ sư thiết kế, mà còn rất cần thiết với:

• Chủ doanh nghiệp
• Người quản lý nhà máy
• Nhân viên vận hành
• Đơn vị đầu tư thiết bị

Nếu bạn đang cân nhắc đầu tư, nâng cấp hoặc tối ưu hệ thống nồi hơi, hãy bắt đầu từ việc đánh giá lại cấu tạo và thiết kế tổng thể – đó chính là bước đi thông minh và bền vững nhất.
